پروژه مدار نشانگر سطح آب مخزن

سطح آب هر نوع مخزنی را تشخیص بدهید بدون نیاز به باز کردن درب مخازن ( مخصوص آب )

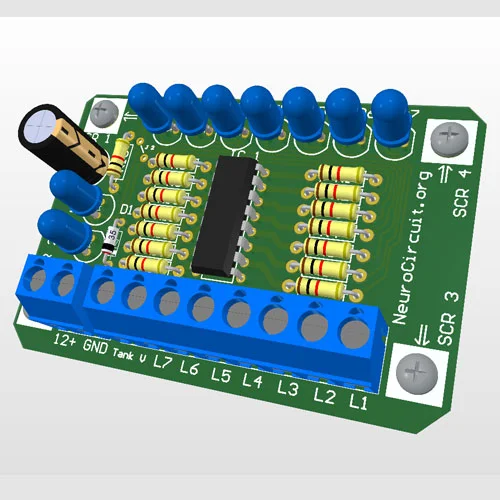

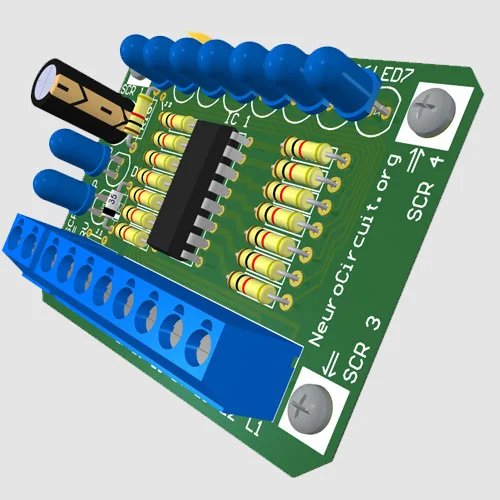

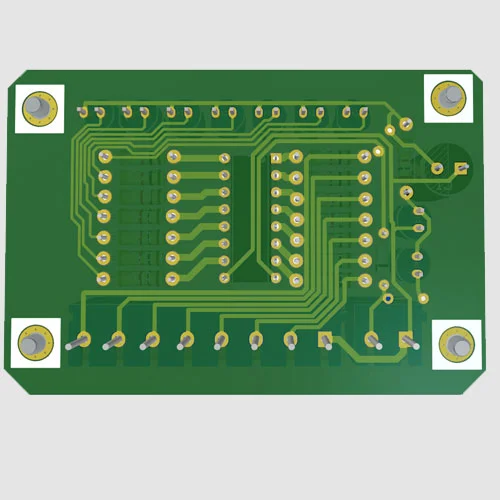

این پروژه در آلتیوم دیزاینر طراحی شده و آماده تولید هست. این مدار دارای 7 عدد ورودی و 7 عدد ال ای دی می باشد که مبتنی بر سطح آب مخزن، ال ای دی ها روشن میشوند و به این ترتیب میتوانید میزان سطح آب موجود در مخازن را تشخیص بدهید.

نحوه عملکرد

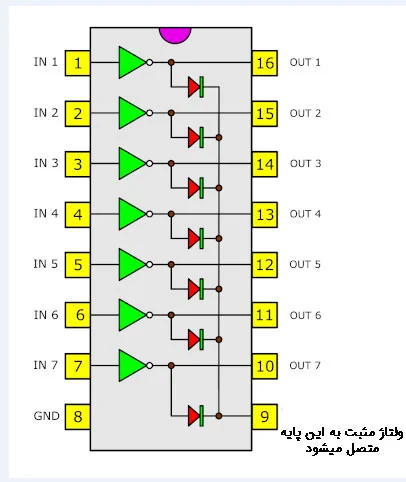

همانطور که در تصیویر شماتیک زیر مشاهده میکنید 8 رشته سیم به داخل مخزن وارد میشوند که نوک سیم ها می بایست دارای حالت رسانا باشد. برای حالت رسانایی پیشنهاد میشون از توپک ها و یا پروپ های استیل استفاده کنید تا به دلیل پوشیدگی و زنگ زدگی باعث آلودگی آب نشود و در عملکرد مدار نیز در مدار اختلال ایجاد نشود.

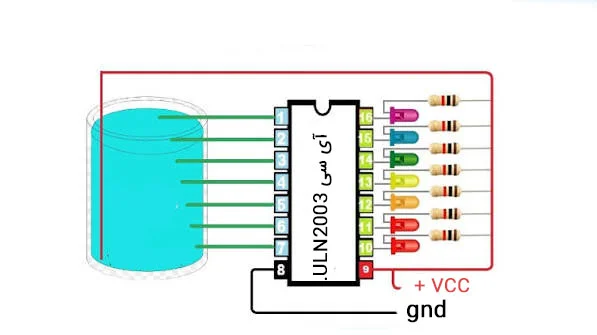

همانطور که در تصویر سمت چپ مشاهده میکنید یک رشته سیم با رنگ قرمز که با ولتاژ مثبت مدار مشترک است به داخل مخزن وارد میشود که در واقع ولتاژ مرجع می باشد که می بایست پروپ این سیم در ته مخزن قرار بگیرد درست مانند تصویر.
سپس 7 سیم دیگر را میتوانید بر اساس اندازه مخرن و فاصله های سطوح آب در ارتفاعات مختلفی قرار بدهید. وقتی سطح آب مخزن تغییر میکند و آب به سر هر یک از پروپ های سیم میرسد ولتاژ مرجع از آن سیم به آی سی میرسد و در واقع یک ورودی دیجیتال ایجاد میکند. در این حالت آی سی هم مبتنی بر مکانیزم خود ال ای دی مربوطه را روشن میکند.  و وقتی هم سطح آب مخزن پایین برود و از پروپ هر سیم خارج شود و به عبارتی سر سیم به آب برخورد نداشته باشد، سیگنال و ولتاژ رفته به سمت آی سی قطع شده و در نتیجه چراغ مورد نظر و مربوطه هم خاموش میشود.

پیشنهادات برای استفاده بهتر :

• پیشنهاد میشود که رنگ ال ای دی ها را مبتنی بر وضعیت سطح آب با رنگ های متفاوت  انتخاب کنید.حالت استاندارد این است که ال دی دی مربوط به پر بودن مخزن یعنی همان LED نشانگری که وقتی مخزن کامل پر است روشن میشود را آبی رنگ انتخاب کنید. LED های وسط را سبز رنگ و یکی مانده به آخر را نارنجی و آخرین LED که خالی بودن و یا کمترین آب را نشان میدهد قرمز انتخاب شود. به این صورت با نگاه کردن از راه دورتر هم میتوانید به راحتی وضعیت آب مخزن را تشخیص بدهید.
• حتما و حتما در نوک تمامی سیم ها از اتصال و پروپ استیل استفاده کنید. به دلیل وجود ولتاژ و واکنش بین آب و ولتاژ اگر پروپ استیل استفاده نکنید و نوک سیم ها بدون هیچ محافظی باشد در عرض چند روز خورده شده و نوک سیم کامل از بین میرود. وقتی هم که پروپ استیل به نوک سیم ها متصل میکنید با استفاده از چسب آکواریم که یک چسب ضد آب است و همچنین وارنیش، محل اتصال بین سیم و پروپ استیل را کامل عایق کنید تا فقط استیل با آب برخورد داشته باشد

هشدار :

توجه داشته باشید که این مدار مناسب به کار گیری و استفاده در مخازن آب آشامیدنی نیست و نباید در چنین مخازنی به کار گرفته شود. زیرا میتواند به دلیل ماهیت الکترولیزه  آب، باعث بیماری های مختلف برای انسان و حتی حیوانات شود.( چه مخازن آب آشامیدنی مورد استفاده توسط انسان و چه مخازن آب آشامیدنی برای حیوانات نباید به کار گرفته شود ) ولی میتوانید برای مخازن آب برای شستشو – کشاورزی و موارد غیر آشامیدنی استفاده کنید.
