کتاب آموزش تعمیرات مانیتورهای LCD

توجه :

این کتاب در مرحله پیش فروش است و تا یک ماه آینده به صورت کامل منتشر خواهد شد…
کتاب به صورت PDF همراه با تصاویر رنگی و فونت خوانا می باشد.

از یک مانیتور خراب تا پیدا کردن ایراد و تعمیر آن؛ قدم‌به‌قدم و کاربردی

اگر می‌خواهید تعمیرات مانیتور LCD را اصولی یاد بگیرید و هنگام مواجهه با یک مانیتور خراب، به‌جای حدس‌زدن بدانید از کجا باید عیب‌یابی را شروع کنید، این کتاب برای شماست.

کتاب آموزش تعمیرات مانیتورهای LCD یک راهنمای فنی و کاربردی برای شناخت ساختار مانیتور، عیب‌یابی بردها، تشخیص خرابی قطعات و تعمیر بخش‌های مختلف مانیتورهای LCD است؛ از منابع تغذیه و اینورتر گرفته تا Main Board، T-Con و مشکلات تصویر.

هدف این کتاب فقط معرفی قطعات نیست؛ بلکه کمک می‌کند یک مسیر مشخص برای عیب‌یابی، تست، تعمیر و بررسی نهایی مانیتور LCD داشته باشید.بنابراین تجربیات هم همراه با دانش فنی در این کتاب آورده شده است که کمک میکنه بتونید مهارتتون رو بالاتر ببرید.

چرا این کتاب؟

وقتی یک مانیتور روشن نمی‌شود، تصویر ندارد، تصویر قطع و وصل می‌شود، صفحه تاریک است یا مشکل رنگ و نمایش تصویر دارد، دانستن نام قطعات به‌تنهایی کافی نیست.

شما باید بتوانید:

• مشکل را به بخش معیوب مرتبط کنید.

• برد و قطعات مهم را شناسایی کنید.

• با ابزار مناسب اندازه‌گیری و تست انجام دهید.

• علت خرابی را مرحله‌به‌مرحله پیدا کنید.

• قطعه یا برد معیوب را تعمیر یا تعویض کنید.

• بعد از تعمیر، عملکرد مانیتور را به‌درستی بررسی کنید.

• به روز رسانی های آینده به صورت رایگان ( یعنی اگر مواردی به سرفصل های کتاب اضافه شد به رایگان دریافت خواهید کرد )

این کتاب دقیقاً با همین رویکرد طراحی شده است.

در زیر بخش هایی از کتاب رو مشاهده میکنید :

مقدمه

مانیتورهای LCD یا همون صفحه‌نمایش‌های تخت، جدیدترین و بهترین گزینه‌ها توی صنعت کامپیوترهای دسکتاپ هستن.البته نه خیلی جدید ولی خب همچنان قدرتمندانه استفاده میشن این نمایشگرها سال‌هاست که توی بازار کامپیوترهای قابل‌حمل و لپ‌تاپ‌ها مورد استفاده هستن، اما پیشرفت‌های اخیر باعث شده کارایی و اندازه‌شون بیشتر بشه و در عین حال قیمتشون پایین بیاد؛ طوری که حالا واسه سیستم‌های دسکتاپ هم کاملاً مناسب و به‌صرفه هستن. مانیتورهای LCD سبک و فوق‌العاده باریک هستن و نسبت به مانیتورهای قدیمیِ مبتنی بر CRT مصرف برق خیلی کمتری دارن.

به طور کلی دو نوع صفحه نمایش رنگی LCD وجود داره: ماتریس غیرفعال (passive-matrix) و ماتریس فعال (active-matrix).

در یک پنل LCD رنگی، هر پیکسل از سه سلول کریستال مایع تشکیل شده. در واقع پیکسل‌ها خودشون رنگ‌هایی که می‌بینید رو تولید نمی‌کنن؛ بلکه این نور سفید (backlight یا همون نور پس‌زمینه) هست که با عبور از هر پیکسل فیلتر میشه تا رنگ مورد نظر رو بسازه ( شاید تا حالا این رو نمیدونستید). روی شیشه جلویی، جلوی هر نقطه (سلول) قرمز، سبز و آبی با مواد فیلتر رنگی پوشانده شده. نوری که از این سلول‌های فیلترشده عبور میکنه، رنگ‌هایی رو می‌سازه که روی LCD می‌بینید.

هر سلول یا ساب‌پیکسل (subpixel) رو میشه به طور جداگانه با یک ولتاژ کنترل هدایت کرد. این یعنی به عنوان مثال، یک صفحه مانیتور LCD 15” که رزولوشن 1024 x768 داره، شامل 2,359296 ساب‌پیکسل هست (1024 x 768 x 3). گاهی اوقات مکانیزمی که جریان الکتریکی رو به یک یا چند پیکسل می‌فرسته خراب میشه؛ در این حالت، شما یک سلول کاملاً تاریک (bad cell) یا یک پیکسل «خراب» (bad pixel) می‌بینید. برای اطلاعات بیشتر درباره پیکسل خراب، می‌تونید فصل «پیکسل‌های گیرکرده و سوخته در مانیتورهای LCD» رو مطالعه کنید.

مدار منبع تغذیه (Power Supply)

همون‌طور که از اسمش پیداست، وظیفه منبع تغذیه اینه که برق بقیه مدارای مانیتور LCD رو تامین کنه. به طور معمول، ولتاژهای خروجی 12V و 5 Volts هستن و این ولتاژ 5 Volts دوباره از طریق رگولاتور ولتاژ، به 3.3 V و 2.5 Volts کاهش پیدا می‌کنه. البته توی طراحی بعضی از مانیتورهای LCD، ممکنه ولتاژهای خروجی با این مقادیری که گفتم فرق داشته باشن. برای همین باید خودتون با مولتی‌متر دیجیتال تستشون کنید.

مدار اینورتر (Inverter)

این مدار، ولتاژ و جریان بالای مورد نیاز بک‌لایت (لامپ‌ها) رو تامین می‌کنه. اینورتر با توجه به تعداد بک‌لایت‌های به کار رفته، ولتاژی بین 600 تا بالای 1000 VAC رو از طریق یک، دو یا حتی چهار تا ترانسفورماتور ولتاژ بالا تولید می‌کنه.

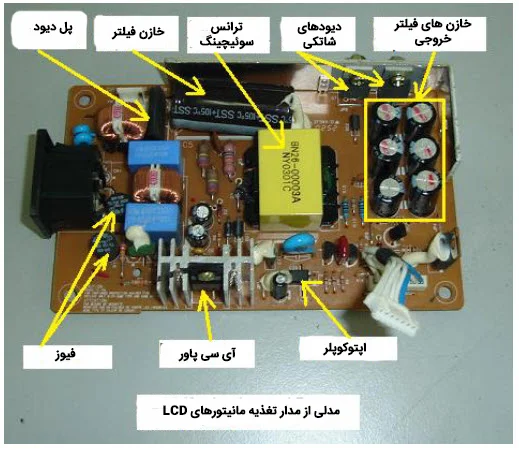

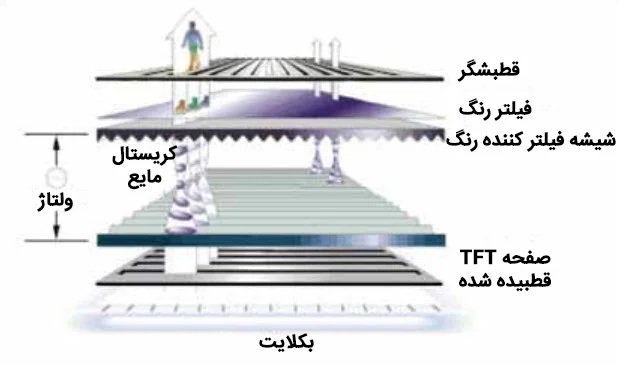

در زیر دو تصویر مشاهده میکنید که یکی ساختار نمایشگر مانیتور هست و دیگری یکی از مدل های مدار پاور مانیتورهای LCD

در این کتاب چه چیزهایی یاد می‌گیرید؟

آشنایی با فناوری و ساختار مانیتور LCD

با ساختار کلی مانیتورهای LCD و نحوه عملکرد بخش‌های مختلف آن آشنا می‌شوید و ارتباط میان بردها و اجزای اصلی را بهتر درک می‌کنید.

شناخت و تست منابع تغذیه (Power Supply)

یکی از مهم‌ترین بخش‌های تعمیر مانیتور، تشخیص ایراد در مدار تغذیه است. در این بخش با اجزای اصلی برد پاور، روش بررسی و تست بخش‌های مختلف و عیب‌یابی مشکلات رایج آشنا می‌شوید.

عیب‌یابی و تست برد اینورتر (Inverter Board)

خرابی اینورتر می‌تواند باعث مشکلاتی مانند روشن نشدن نور پس‌زمینه یا خاموش شدن تصویر شود. این بخش به شناخت و بررسی برد اینورتر و روش‌های عیب‌یابی آن می‌پردازد.

تعمیر Main Board

برد اصلی، یکی از مهم‌ترین بخش‌های مانیتور است. در کتاب با ساختار Main Board و روش بررسی مشکلات مرتبط با آن آشنا می‌شوید.

شناخت پنل LCD و T-Con

پنل و برد T-Con نقش مهمی در تشکیل و نمایش تصویر دارند. این کتاب به شناخت این بخش‌ها و بررسی مشکلات مربوط به تصویر کمک می‌کند.

عیب‌یابی مشکلات تصویر

مشکلاتی مانند نداشتن تصویر، تصویر ناقص، مشکلات رنگ، خطوط روی تصویر و سایر ایرادات نمایشگر نیازمند تشخیص صحیح منبع خرابی هستند. در این بخش با رویکرد عیب‌یابی این مشکلات آشنا می‌شوید.

برخی از سرفصل‌های مهم کتاب

• مقدمه‌ای بر فناوری LCD و اصول عملکرد مانیتورها

• ابزارها، تجهیزات و نکات ایمنی تعمیرکار

• باز کردن مانیتور و شناخت اجزای داخلی

• عیب‌یابی و تست منابع تغذیه (Power Supply)

• عیب‌یابی و تست برد اینورتر (Inverter Board)

• آشنایی با پنل LCD و نحوه تست آن

• تعمیر برد اصلی (Main Board)

• عیب‌یابی مشکلات تصویر

• تعمیر یا تعویض برد T-Con

• عیب‌یابی و تعمیرات برد دکمه‌ها و کنترل

• نکات مهم در لحیم‌کاری و تعویض قطعات SMD

• روش‌های به‌روزرسانی و پروگرام Firmware

• نکات مونتاژ و بستن صحیح مانیتور

• عیب‌یابی نهایی و تست عملکرد مانیتور

این کتاب برای چه کسانی مناسب است؟

تعمیرکاران الکترونیک، افرادی که می‌خواهند وارد حوزه تعمیر مانیتور LCD شوند، تکنسین‌های تعمیرات لوازم الکترونیکی و علاقه‌مندانی که قصد دارند دانش خود را در زمینه عیب‌یابی و تعمیر بردهای مانیتور افزایش دهند، می‌توانند از این کتاب استفاده کنند.

اگر می‌خواهید به‌جای یادگیری پراکنده، یک مسیر مشخص برای شناخت ساختار مانیتور و عیب‌یابی بخش‌های مختلف آن داشته باشید، این کتاب می‌تواند نقطه شروع مناسبی باشد.

نتیجه‌ای که از مطالعه کتاب می‌گیرید

در پایان، هدف این است که هنگام روبه‌رو شدن با یک مانیتور معیوب، سؤال شما فقط این نباشد که:

«کدام قطعه خراب شده؟»

بلکه بتوانید بپرسید:

«مشکل از کدام بخش است و چطور می‌توانم آن را مرحله‌به‌مرحله پیدا و تست کنم؟»

این تغییر نگاه، یکی از مهم‌ترین مهارت‌ها در تعمیرات الکترونیکی است.
