ماژول یکسوساز تمام موج AC به DC مخصوص ترانس‌های 24 ولت

اگر تا به حال با ترانس‌های 24 ولت AC کار کرده باشید، احتمالاً با این چالش روبه‌رو شده‌اید؛ بسیاری از مدارهای الکترونیکی برای راه‌اندازی به ولتاژ DC نیاز دارند، اما خروجی ترانس به‌صورت AC است. در چنین شرایطی معمولاً باید یک مدار یکسوساز مناسب طراحی و مونتاژ شود که هم فضای کمی اشغال کند و هم عملکردی مطمئن داشته باشد.

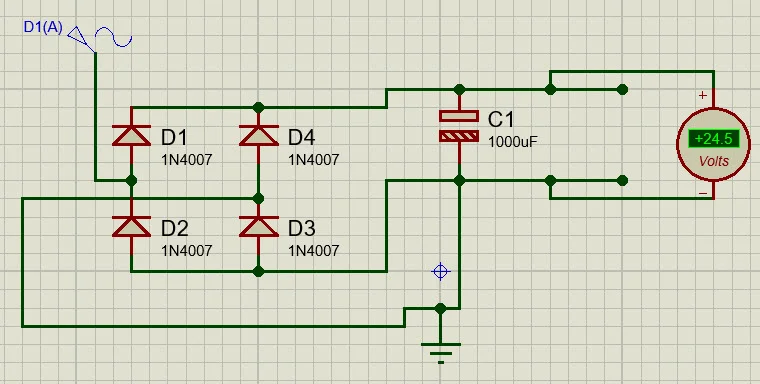

این ماژول دقیقاً با همین هدف طراحی شده است؛ یک برد یکسوساز تمام موج که به‌راحتی در قسمت خروجی ترانس‌های 24 ولت نصب می‌شود و ولتاژ AC را به ولتاژ DC تبدیل می‌کند. طراحی مدار به گونه‌ای انجام شده که علاوه بر ابعاد مناسب، نصب آن نیز ساده باشد و بتوان از آن در پروژه‌های مختلف الکترونیکی استفاده کرد.

ابعاد ماژول :

طول : 50 میلیمتر معادل – 5 سانتیمتر

عرض :40 میلیمتر معادل – 4 سانتیمتر

قطعات :

خازن : نوع خازن الکترولیتی قط دار 1000 میکروفاراد 50 ولت

دیود ها : 1N5399

نکته برای توسعه :

دیودهای حال حاضر تا حدود 2 آمپر جریان دهی دارند و اگر ترانس شما دارای آمپرخروجی زیادی باشد این دیودها به شماره 1N5399 نمیتوانند بیشتراز 2 آمپر خروجی بدهند، ولی ماژول طوری طراحی شده که به راحتی و بدون هیچ تغییراتی میتونید دیودهای دیگری جایگزین کنید مثلا 1N5408 که توان جریان دهی بالاتری دارند. ولی اگر فقط به حدود 2 آمپر جریان دهی نیاز دارید همین دیودهای اصلی که در طراحی پیاده سازی شده است کافی هستند.

یکی از ویژگی‌های مهم این برد، استفاده از طراحی اصولی مسیرهای تغذیه و چیدمان مناسب قطعات است. این موضوع باعث می‌شود مدار علاوه بر عملکرد پایدار، از نظر مونتاژ نیز مرتب و قابل اعتماد باشد. اگر برای ساخت دستگاه‌های صنعتی، تابلوهای کنترلی، پروژه‌های اتوماسیون، سیستم‌های روشنایی یا تجهیزات سفارشی به یک بخش تغذیه DC نیاز داشته باشید، این برد می‌تواند انتخاب مناسبی باشد.

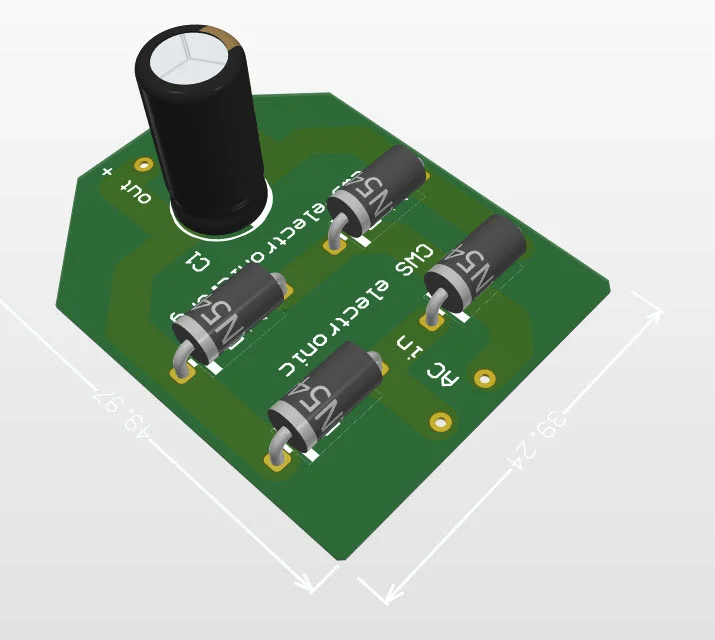

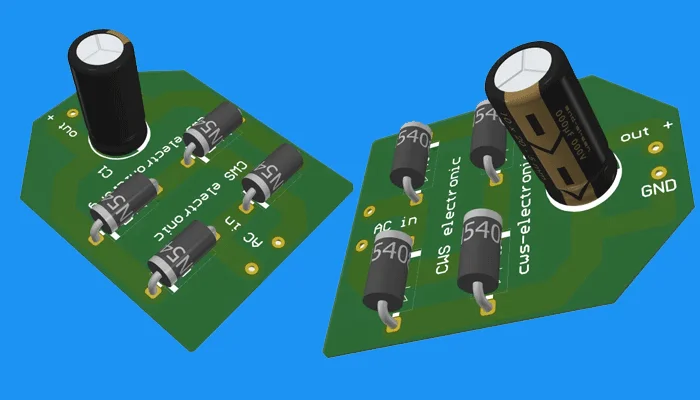

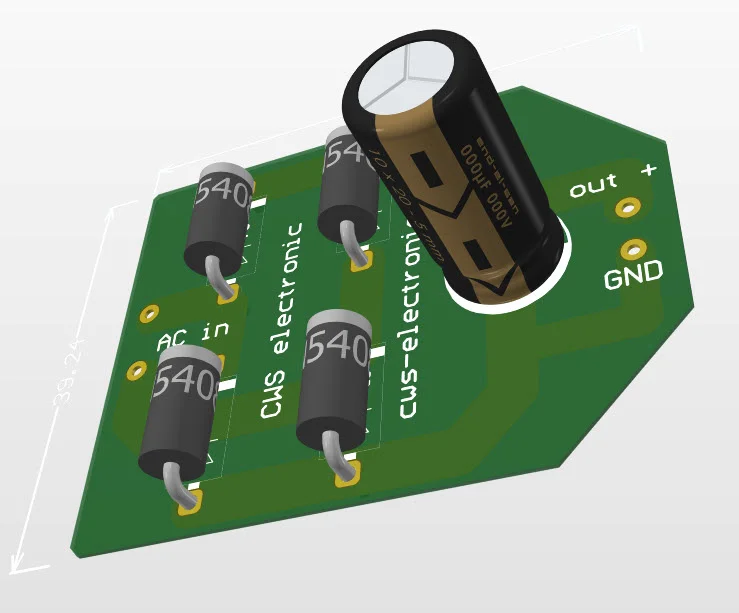

در زیر تصاویری از ماژول رو مشاهده میکنید

در طراحی این محصول تلاش شده است علاوه بر عملکرد صحیح، فرآیند سیم‌کشی و نصب نیز تا حد امکان ساده باشد. همین موضوع باعث می‌شود هم افراد باتجربه و هم کسانی که در حال ساخت نمونه اولیه پروژه خود هستند، بتوانند بدون دردسر از آن استفاده کنند.

نکته‌ای که این محصول را از بسیاری از بردهای مشابه متمایز می‌کند، توجه به جزئیات طراحی است. انتخاب صحیح جانمایی قطعات، مسیرهای مناسب روی برد و در نظر گرفتن شرایط استفاده واقعی باعث شده نتیجه نهایی فقط یک مدار ساده نباشد، بلکه محصولی باشد که بتوان با اطمینان در پروژه‌های مختلف از آن استفاده کرد.

ما اعتقاد داریم هر پروژه الکترونیکی، حتی اگر کوچک باشد، باید از بخش تغذیه‌ای مطمئن شروع شود. به همین دلیل در طراحی این برد، تمرکز اصلی روی عملکرد پایدار، سادگی نصب و قابلیت استفاده در کاربردهای متنوع بوده است؛ ویژگی‌هایی که در عمل اهمیت بیشتری از ظاهر مدار دارند.

اگر میخواید همین ماژول رو به صورت تولید و مونتاژ شده تحویل بگیرید،میتوانید به شماره 09022674105 در واتس اپ و یا تلگرام پیام بدهید و یا تماس بگیرید تا مبتنی بر تعداد درخواستی قیمت و زمان مشخص شود. توجه داشته باشید حداقل تعداد قابل سفارش 100 عدد می باشد.

اگر در حال توسعه یک محصول الکترونیکی هستید یا برای پروژه خود به مدارهایی با مشخصات متفاوت نیاز دارید، احتمالاً می‌دانید که همیشه یک برد آماده پاسخگوی همه نیازها نیست. به همین دلیل در کنار تولید و ارائه محصولات آماده، تجربه طراحی و توسعه مدارهای الکترونیکی متناسب با نیاز پروژه‌های مختلف نیز همواره بخشی از فعالیت‌های ما بوده است؛ تجربه‌ای که باعث شده محصولات ارائه‌شده نیز بر اساس نیازهای واقعی کاربران طراحی شوند.

اگر به دنبال یک برد یکسوساز جمع‌وجور، مطمئن و مناسب برای ترانس‌های 24 ولت AC هستید، این ماژول می‌تواند بدون نیاز به طراحی مجدد مدار، بخش تبدیل AC به DC پروژه شما را به‌سادگی و با اطمینان انجام دهد.

میتونید تمامی فایل های پروژه رو همین الان از لینک زیر دانلود کنید :
